סיווג אספקת חשמל בתדר גבוה במצב מוצק

כמו צינור ואקום בתדר גבוה, למרות שהעקרונות הבסיסיים דומים. ניתן לסווג תדר גבוה במצב מוצק לסוגים שונים על פי דרישות שונות כגון שימוש, רכיבים, הספק ותדר.

1. מסווג על ידי ויסות מתח: ניתן להשתמש בתיריסטורים (SCR) כדי להשלים תיקון וויסות מתח בו זמנית, או להשתמש תחילה בדיודה או תיריסטורים ליישור ולאחר מכן להשתמש במתח ויסות IGBT. השתמש ב-IGBT לווסת מתח מיועד לשיפור גורם הציוד. יכול לחסוך בחשמל ולשפר עוד יותר את איכות הריתוך.

2. על פי מסוף קלט יש שנאי או לא יכול לסווג שני סוגים, אם קדמי אין שנאי אז בדרך כלל לאחר אחורי חלק בתדר גבוה יוסיף שנאי בתדר גבוה כדי לממש בידוד בין המשרן לרשת. אם יש ציוד שנאי קלט אז יחולק שנאי חיצוני שקוע בשמן ושנאי יבש.

3. על פי הרכיבים המשמשים בגשר המהפך, יש MOS במתח נמוך(טרנזיסטור אפקט שדה), MOS במתח גבוה, IGBT(טרנזיסטור דו קוטבי של שער) וכן הלאה. בין אם במתח גבוה או במתח נמוך MOS, רכיבי SIC-MOS מסוג חדש יכולים במקום אותם. כמו כן ל-IGBT יש יתרונות של אובדן מתח גבוה- וכו'. עמיד במתח, תדר מיתוג מהיר וכו'. זהו הרכיבים האלטרנטיביים הנוכחיים של רכיבי MOS רגילים, עשוי גם להחליף את IGBT כדי להפוך לבחירה הראשונה עבור ציוד בתדר נמוך. ניתן להשתמש ברכיבי Sic בכל סדרות מוצרי החברה שלנו. ולאחר אימות רבים באתר. הלקוח יכול לבחור בביטחון.

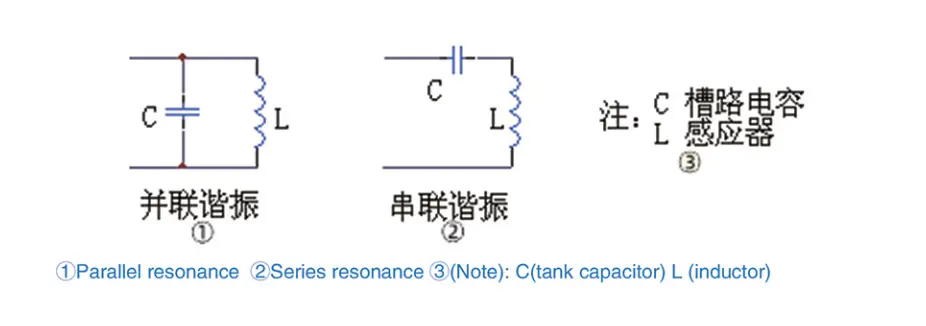

4. על פי החיבור השונה של מעגל טנק התהודה, הוא מחולק לשני סוגים: סדרה ומקבילית, כפי שמוצג להלן:

5. על פי שיטת ההתקנה, ישנם שני סוגים: רתך מופרד ורתך קומפקטי. רתך מופרד פירושו מיישר ומהפך מייצרים שני ארונות בנפרד. רתך קומפקטי פירושו ארון מיישר וארון מהפך מייצרים ארון הכל-באחד. גם בסדרות וגם מקבילות יש הפרדה בין רתך לרתך קומפקטי. בדרך כלל ציוד בעל הספק נמוך בחר רתכת קומפקטית וציוד כוח גדול בחר רתך מופרד.

6. בשוק הנוכחי, תהודה סדרתית משתמשת בדרך כלל ב-MOS במתח גבוה או ב-IGBT, ותהודה מקבילה משתמשת ב-MOS במתח נמוך. אין שנאי מורד קלט עבור תהודה סדרתית, אבל שנאי בתדר גבוה יצטרך לשים אחרי גשר מהפך אחורי. לתדר גבוה מקביל יש צורך בשנאי ירידה בתדר גבוה ויש צורך בשנאי ירידה בתדר גבוה לאחר ויסות מתח.

לכל הסוגים השונים של מקורות כוח בתדר גבוה יש מאפיינים משלו, לציוד החברה שלנו יהיה תיאור מפורט.
