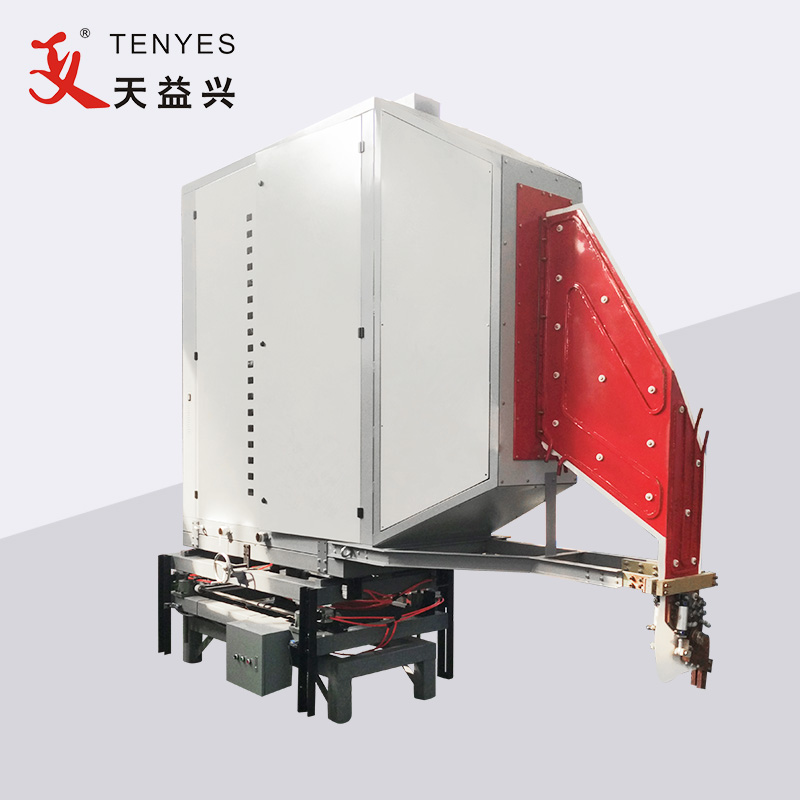

מכונת ריתוך צינורות בתדר גבוה של TENYES 800KW מורכבת בעיקר משנאי שמן מופחת, ארון מיישר, ארון אינוורטר, קונסולה, מערכת קירור, תושבת לתמיכה בארון מהפך, לפעמים גם מותאם לדרייבר DC בהתאם לדרישות הלקוח.
TENYES 800KW מכונת ריתוך צינורות בתדירות גבוהה מתח AC רגיל תלת פאזי (מתח קו 380V, תדר 50HZ) מופחת על ידי שנאי (מתח קו 200V, תדר 50HZ), נכנס לארון המיישר, עובר תיקון, ויסות מתח וסינון, הופך כוח DC מתכוונן ברציפות מ-0 ל-240V; נכנסים שוב לגשר המהפך (באמצעות טרנזיסטור MOSFET בעל הספק גבוה), הוא הופך לזרם בתדר גבוה, שניתן לספק לחריץ העומס לחימום אינדוקציה. יחידת הכוח של חריץ המהפך מאמצת מבנה מודולרי, וכל זוג יחידות כוח יכול להפיק הספק של מעל 50KW. מספר יחידות הכוח בשימוש משתנה בהתאם להספק הציוד, והמבנה הבסיסי של הציוד זהה ללא קשר לגודלו. החריץ הוא צורת תהודה היברידית מקבילה בסדרה, ללא שנאי מתח גבוה ומוצא. מספר יחידות הכוח בשימוש במכשיר זה הוא שישה עשר זוגות.
יישום |
פרמטר תפעול |
ספק כוח |
|||
צינור פלדה OD |
Φ165-Φ508 |
כוח מדורג |
800 קילוואט |
טופס אספקת חשמל |
3AC380±5% |
עובי פס פלדה |
3.0-10.0 |
מתח DC מדורג |
240V |
||
מצב ריתוך |
אינדוקציה או סוג מגע |
זרם DC מדורג |
4000A |
יכולת חלוקת חשמל |
גדול מ-1000KVA |
תדירות דורג |
200KHZ |
גורם כוח |
≥0.85 |
||
מהירות ריתוך |
10-20 (מ') |
יְעִילוּת |
≥85% |
כבל אספקת חשמל |
כל שלב של חוט נחושת מכוסה פלסטיק≥800 מ"מ חוט הארקה ≥400 מ"מ |
