מכונת ריתוך צינורות בתדירות גבוהה 600KW

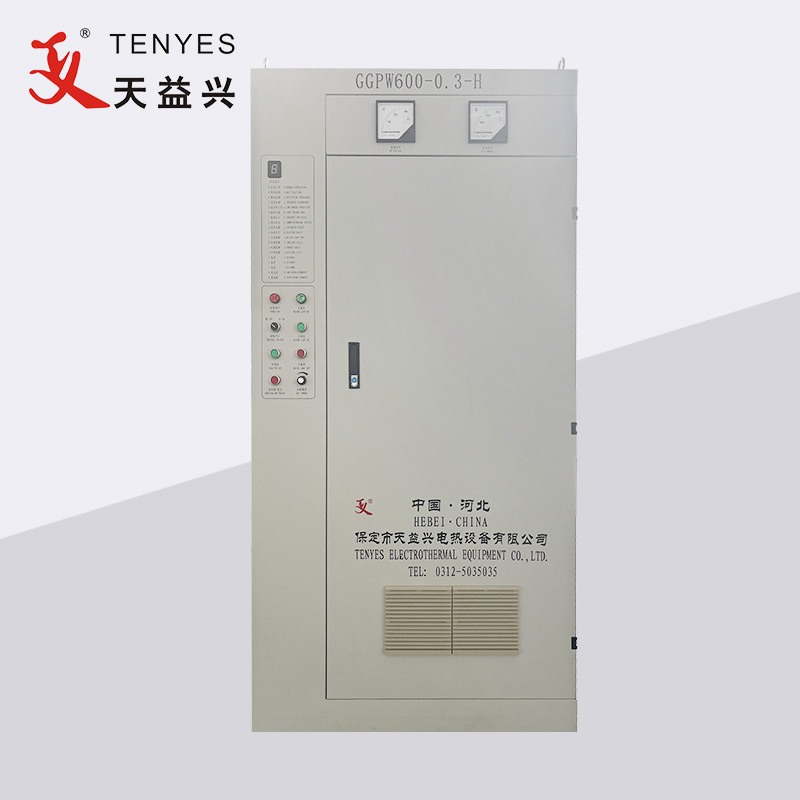

ארון מיישר של 600kw מכונת ריתוך צינורות בתדר גבוה

1. ארון מיישר מכונת ריתוך צינורות בתדר גבוה במצב מוצק מאמץ עיצוב משולב המחבר בין ארון ציוד מתג וחלקי מיישר.

2. המיישר מאמץ מעגל בקרת שלב SCR גשר מלא תלת פאזי, ובאמצעות מסנן פסיבי בשלב הקודם יכול להבטיח שלציוד יש גורם הספק גבוה יותר ותוכן הרמוני קטן יותר.

3. מעגל הבקרה מאמץ מתח DC המבוסס על מיקרו-בקר, וזרם DC בקרת לולאה סגורה כפולה ומבטיח התאמה חלקה מתמשכת של מתח DC מ-0 לערך מדורג.

4. מצויד בפונקציות הגנה מקיפות כדי להבטיח את בטיחות הציוד פעולה יציבה.

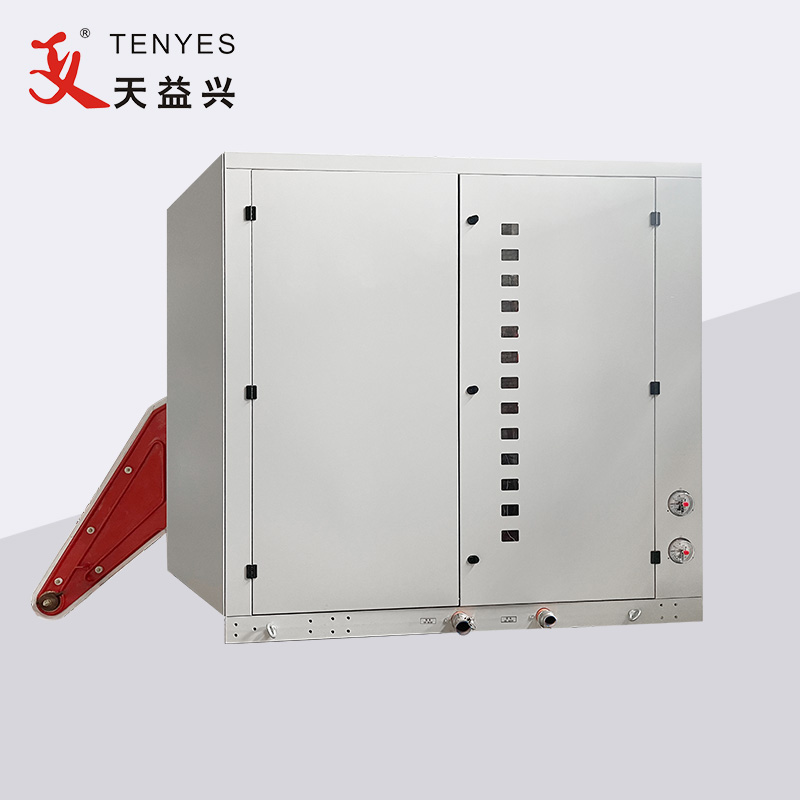

ארון פלט מהפך של מכונת ריתוך צינורות בתדר גבוה של 600 קילוואט

א. קטע המהפך מורכב מגשרי MOSFET חד-פאזיים ומחובר במקביל, תכנון הספק של גשר יחיד הוא 125kW/60kW, גשר המהפך נוקט בגישה מודולרית להערמת חשמל מלאה, כאשר כל סיפון גשר בלוק מתוכנן כמבנה מסוג מגירה. של מבנה שקופיות, נוח להתקנה ותחזוקה.

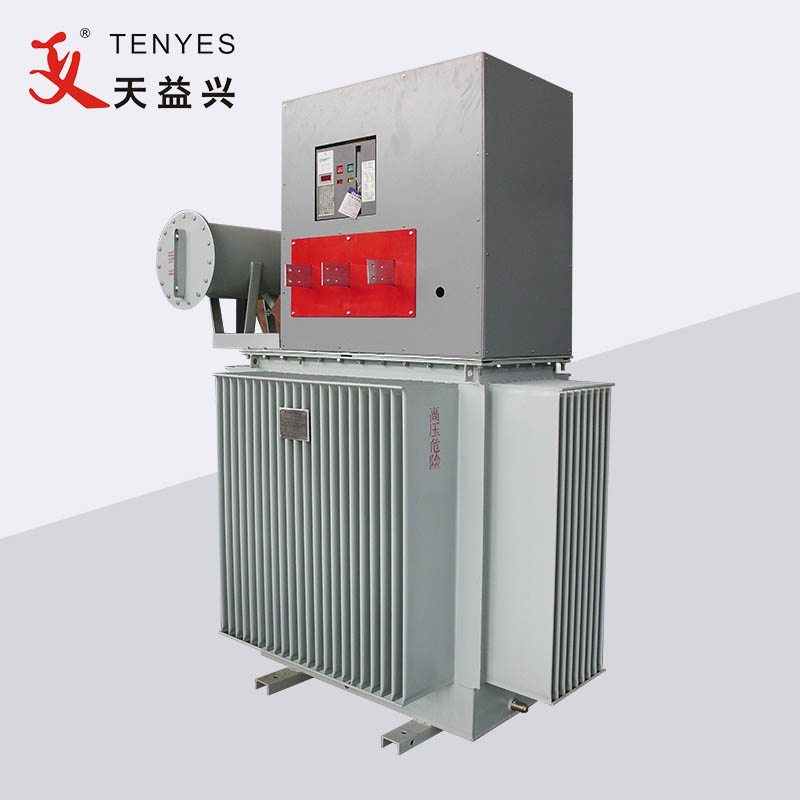

ב. שימוש בשנאים תואמים להשלמת סינתזת הספק, שימוש בתהודה משנית של שנאים וללא תפוקת שנאי ריתוך.

ג. מעגל הבקרה של המהפך מאמץ בקרת זווית קבועה ויש לו את הפונקציות הבאות: פונקציות נגד נעילה והגנה מפני זרם יתר/מתח יתר מבטיחות פעולה יעילה ואמינה של הממירים.

ד. אימוץ שלדה אטומה, מקורר מים ושיטת קירור מזגן חיצונית.

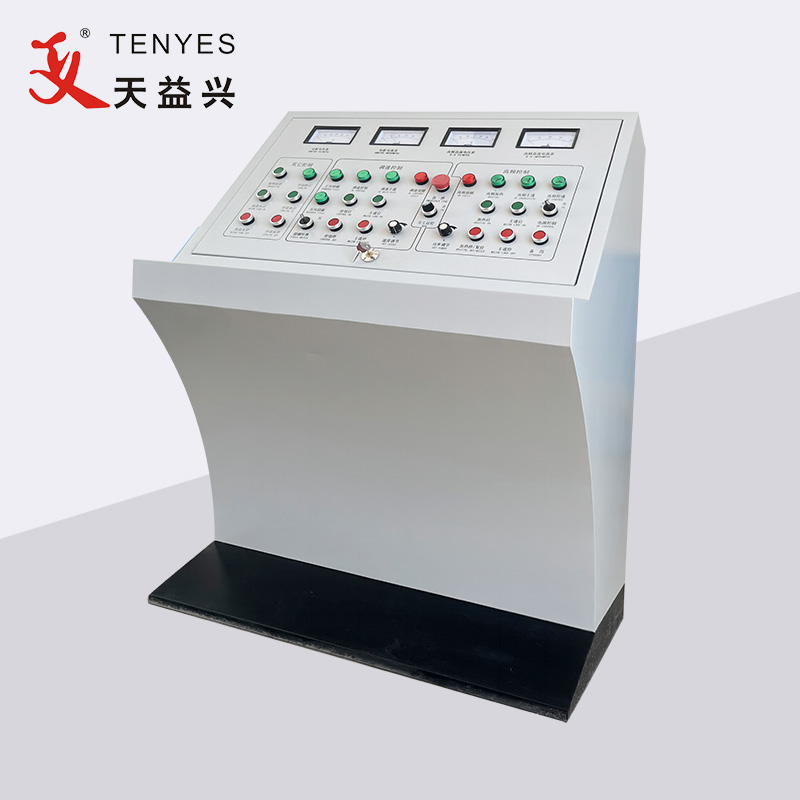

קונסולה של מכונת ריתוך צינורות בתדירות גבוהה של 600 קילוואט

יישום שלט רחוק למכונת ריתוך צינורות במצב מוצק עם PLC ומסך LCD; מצויד בפונקציית בקרת מעגל סגורה כוח מהירות.

מכשיר התאמה מכני של מכונת ריתוך צינורות בתדר גבוה 600kw

משמש להתקנה והתאמה של ארון פלט המיכל, מתכוונן ב-2D/3D.
