מכונת ריתוך צינורות בתדירות גבוהה 500KW

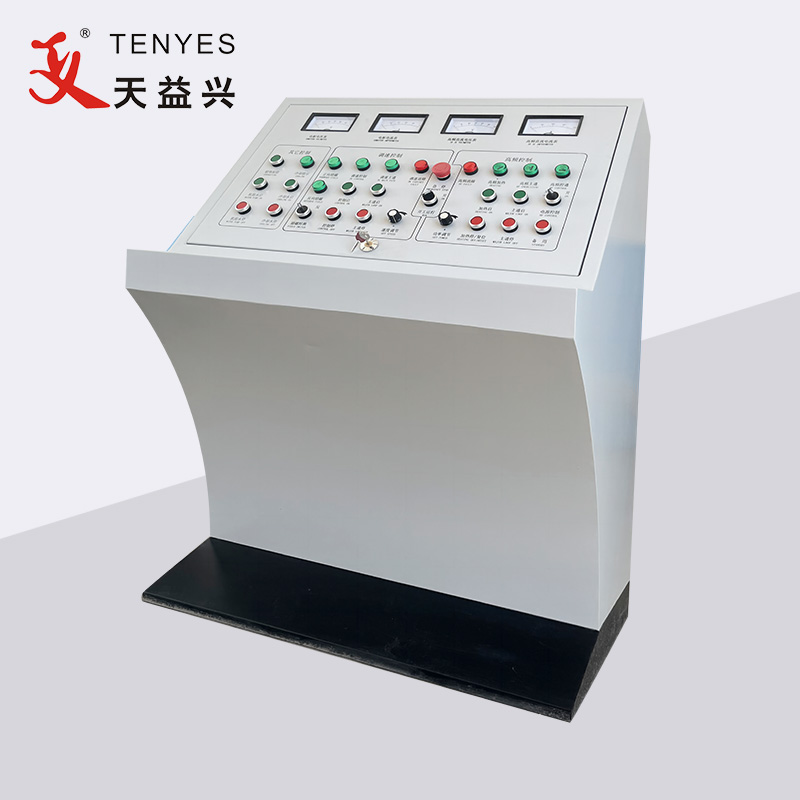

TENYES היא יצרנית מובילה של מכונות ריתוך צינורות בתדירות גבוהה בסין. עם למעלה מ-20 שנות ניסיון בתחום, TENYES הפכה לספק מהימן לעסקים וקבלנים המחפשים מקור אמין למכונות ריתוך בתדר גבוה. TENYES מספקים שירות לאחר מכירה מעולה ותמיכה טכנית כדי להבטיח שהלקוחות שלהם יפעילו בקלות את הרתך. למכונת ריתוך צינורות בתדירות גבוהה של 500KW יש יותר מ-20 סוגים של אמצעי הגנה המוגדרים על כל המכונה כדי למקסם את יציבות הציוד ולמנוע נזק לציוד. כל מידע האזעקה מעובד על ידי לוח הבקרה ונשלח למערכת ה-PLC. דרך מסך התצוגה, אנשי התחזוקה יכולים להבין בקלות את הסיבה לכשל בציוד וכיצד להתמודד איתה.

שלח שאילתה

תיאור מוצר

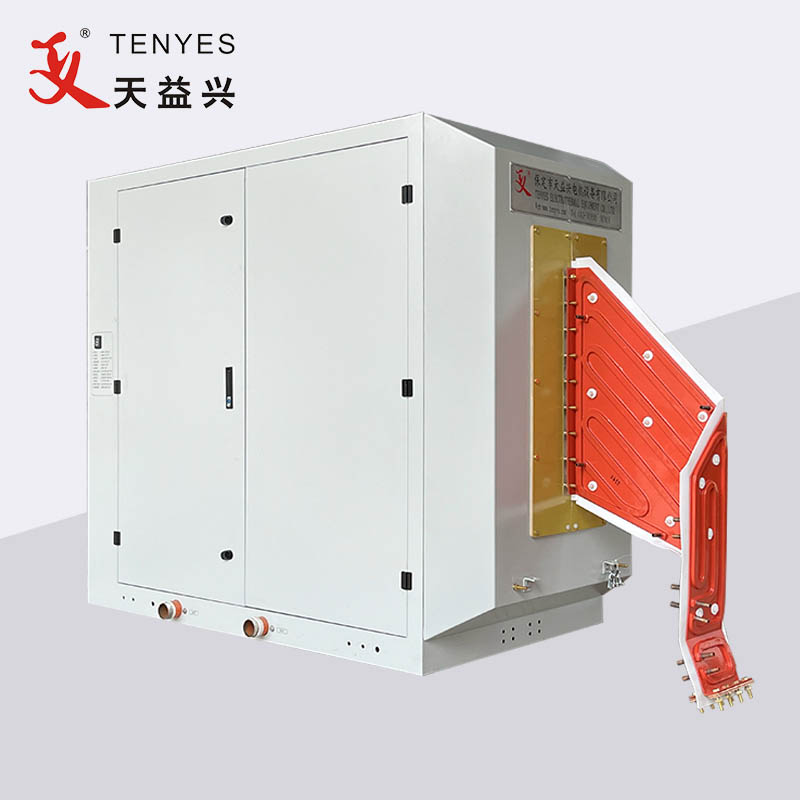

הציוד מורכב בעיקר משנאי, ארון מיישר וארון אינוורטר. משמש בעיקר בקווי ייצור של צינור מרותך בתדר ישר בתדר גבוה.

עקרון העבודה של מכונת ריתוך צינורות בתדירות גבוהה של 500KW:

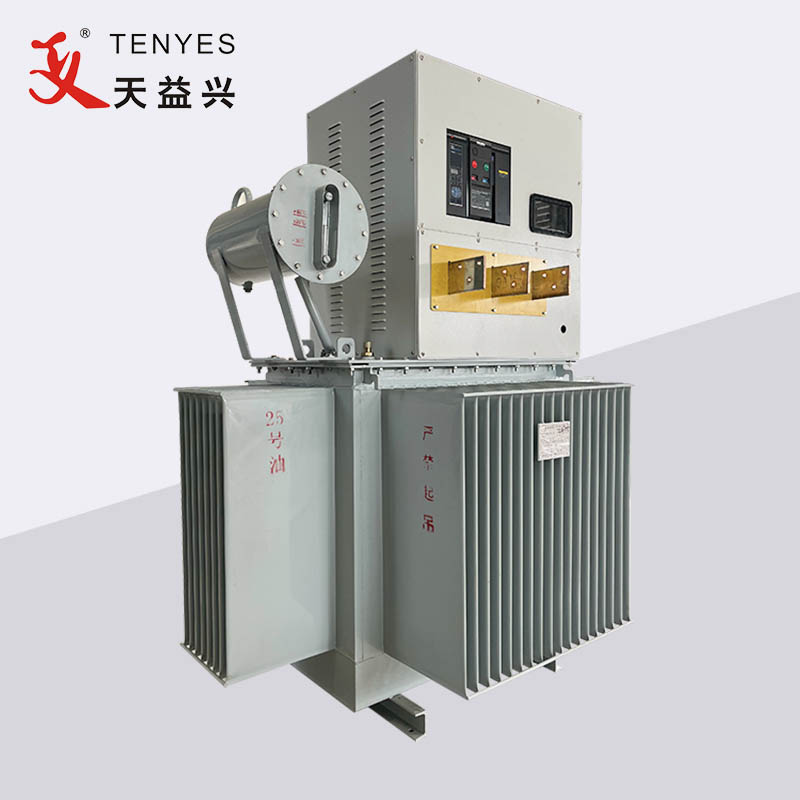

מתח AC תלת פאזי רגיל (מתח קו 380V, תדר 50HZ) מופחת על ידי שנאי (מתח קו 200V, תדר 50HZ), נכנס לארון המיישרים, עובר תיקון, ויסות מתח וסינון, והופך להספק DC מתכוונן ברציפות מ-0 עד 240V; נכנסים שוב לגשר המהפך (באמצעות טרנזיסטור MOSFET בעל הספק גבוה), הוא הופך לזרם בתדר גבוה, שניתן לספק לחריץ העומס לחימום אינדוקציה.

יחידת הכוח של חריץ המהפך מאמצת מבנה מודולרי, וכל זוג יחידות כוח יכול להפיק הספק של מעל 50KW. מספר יחידות הכוח בשימוש משתנה בהתאם להספק הציוד, והמבנה הבסיסי של הציוד זהה ללא קשר לגודלו. החריץ הוא צורת תהודה היברידית מקבילה בסדרה, ללא שנאי מתח גבוה ומוצא. מספר יחידות הכוח בשימוש במכשיר זה הוא עשרה זוגות.

היתרונות העיקריים של מכונת ריתוך צינורות זו בתדירות גבוהה של 500KW הם:

1. ללא מתח גבוה, בטוח, אמין ויעיל.

2. המרכיבים העיקריים הם כל המוצרים המיובאים מחברות כמו IR, IXYS, וסימנס.

3. אימוץ אפנון רוחב דופק או מעגל ויסות מתח מבוקר מיקרו, ויסות יציב, דיוק גבוה והפרעות הרמוניות נמוכות.

4. טווח ההספק מתכוונן אינסופי מ-0 עד 100%, ויש לו מערכות הגנה מפני תקלות כמו מתח יתר וזרם יתר.

5. תצוגה דיגיטלית של מצב העבודה, תפעול פשוט ותחזוקה נוחה.

6. איכות ריתוך טובה, רוחב וחום ריתוך אחידים, עם מעט כתמים פנימיים וחיצוניים.

יישום		פרמטר תפעול		דרישת אספקת חשמל
צינור פלדה OD	Φ114-Φ219	כוח מדורג	500 קילוואט	טופס אספקת חשמל	3AC 380±5%
עובי פס פלדה	4.0-10.0	מתח DC מדורג	240V
מצב ריתוך	אינדוקציה או סוג מגע	זרם DC מדורג	2500A	קיבולת אספקת חשמל	גדול מ-600KVA
		תדירות דורג	200KHZ	גורם כוח	≥0.85
מהירות ריתוך	10-20 (מ')	יְעִילוּת	≥85%	כבל אספקת חשמל	פלסטיק-נחושת≥500 מ"מ כבל הארקה≥250 מ"מ
		הספק HF פלט	≥500 קילוואט
