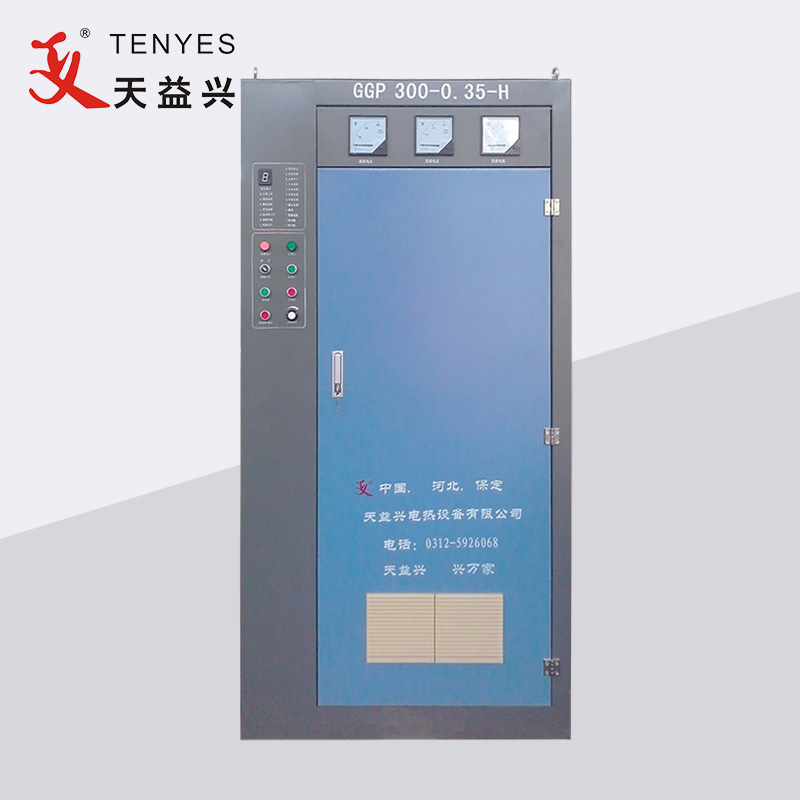

מכונת ריתוך צינורות בתדר גבוה של TENYES 300KW מיועדת לריתוך אינדוקציה בתפר ישר של צינור/צינור פלדה. כל סט הרתכים מורכב מארון תיקון, ארון מהפך (ארון חריצים), מערכת קירור במחזור למים רכים, שנאי מטה, קונסולת בקרה מרכזית, פס יציאה, מערכת ריתוך אינדוקציה/מגע, וכן הלאה. הרתך בתדר גבוה מוצק מתוכנן לפי פעולות מתמשכות. והמדריך הם שלושה סיבובים או סיבוב בודד.
הספק הפלט של מודול הכוח השכבתי הוא יותר מ-60KW, תוך אימוץ מודול הספק של 3 שכבות (ניגודיות ל-150KW) במקביל לכל המכונה. תדר העבודה המדורג הוא 350 KHz. הספק המרבי של המכונה כולה יכול להגיע ל-180 קילוואט. לאותם מודולי כוח יש ניתנות להחלפה.
1. יישום:
①קוטר צינור פלדה: φ42-φ90
②עובי: 1.6-3.2
③ מצב ריתוך: סוג אינדוקציה
④מהירות ריתוך: 40-100 mpm
2. פרמטר הפעלה:
①הספק מוצא מדורג: 300KW
②מתח DC מדורג: 240V
③ זרם DC מדורג: 1500A
④תדר מדורג: 300KHZ
⑤כל היעילות: ≥85%
⑥ הספק בתדר גבוה: ≥300KW
3. ספק כוח:
① חלוקת אספקת החשמל: 380±5% (3-פאזי AC 4 קווים, מתח קו 380±5%)
②קיבולת חלוקת כוח: ≥360KVA
③מקדם הספק: ≥0.85
④כבל אספקת חשמל: כל שלב של כבל נחושת מכוסה פלסטיק ≥300 מ"מ², חוט הארקה ≥150 מ"מ2
